Kriyobankada tehlike sessizdir: oksijen düşerken operatörün fark edeceği bir koku, ses ya da görüntü yoktur. GE-100 MultiSensor bu fark etme yükünü cihaza alır ve temiz odada aynı şeyi ortam koşulları için yapar. Oksijen, karbondioksit, fark basınç, sıcaklık, bağıl nem ve Pt1000 ile tank sıcaklığını aynı gövdede ölçer; eşik aşımında ekran rengi, ışıklı kule ve buzzer ile uyarır; iki rölesiyle HVAC veya damper gibi harici sistemleri çalıştırır. Ölçümler SD karta kaydedilir ve Modbus RTU ile GE-MON/BIOSECURE'e aktarılır.

GE-100 MultiSensor ölçüm ekranı: oksijen %21,09, ortam sıcaklığı 20,80 °C, hat basıncı 1018 mbar ve bağıl nem; prob ve kablo bağlantısıyla duvar tipi gövde — GE-100 ölçüm ekranı: oksijen yüzdesi, ortam sıcaklığı, hat basıncı ve bağıl nem

Kimin için?

Kriyobankalar ve LN2 tank odaları, biyobankalar, kemik iliği nakil üniteleri, GMP hücre-doku üretim alanları ve temiz odalar, IVF laboratuvarları, tıbbi gaz dağıtım alanları, CO2 inkübatörlü laboratuvarlar.

Neden GE-100?

Oksijen güvenliği: LN2 buharlaşması odadaki O2 oranını fark ettirmeden düşürür. GE-100, %19,5 altını «güvensiz» olarak sınıflar; orta ve yüksek öncelikli alarm eşikleri kurumun risk analizine göre ayarlanır.
Temiz oda basınç kontrolü: fark basınç ölçümü ve röle çıkışıyla pozitif/negatif basınç HVAC kontrolü.
Tek cihaz, çok parametre: sensör modülü değiştirilerek farklı gaz ölçümleri; aynı üst kart farklı alt kartlarla türev ürünlere temel olur.
Yerli ve validasyon dostu: 2023'te ticarileşti; CE test raporu; 21 CFR Part 11 uyumlu kayıt için izleme sistemine entegre.
Toplam sahip olma maliyeti: ithal muadillere göre daha düşük; yedek parça ve kalibrasyon Türkiye'de.

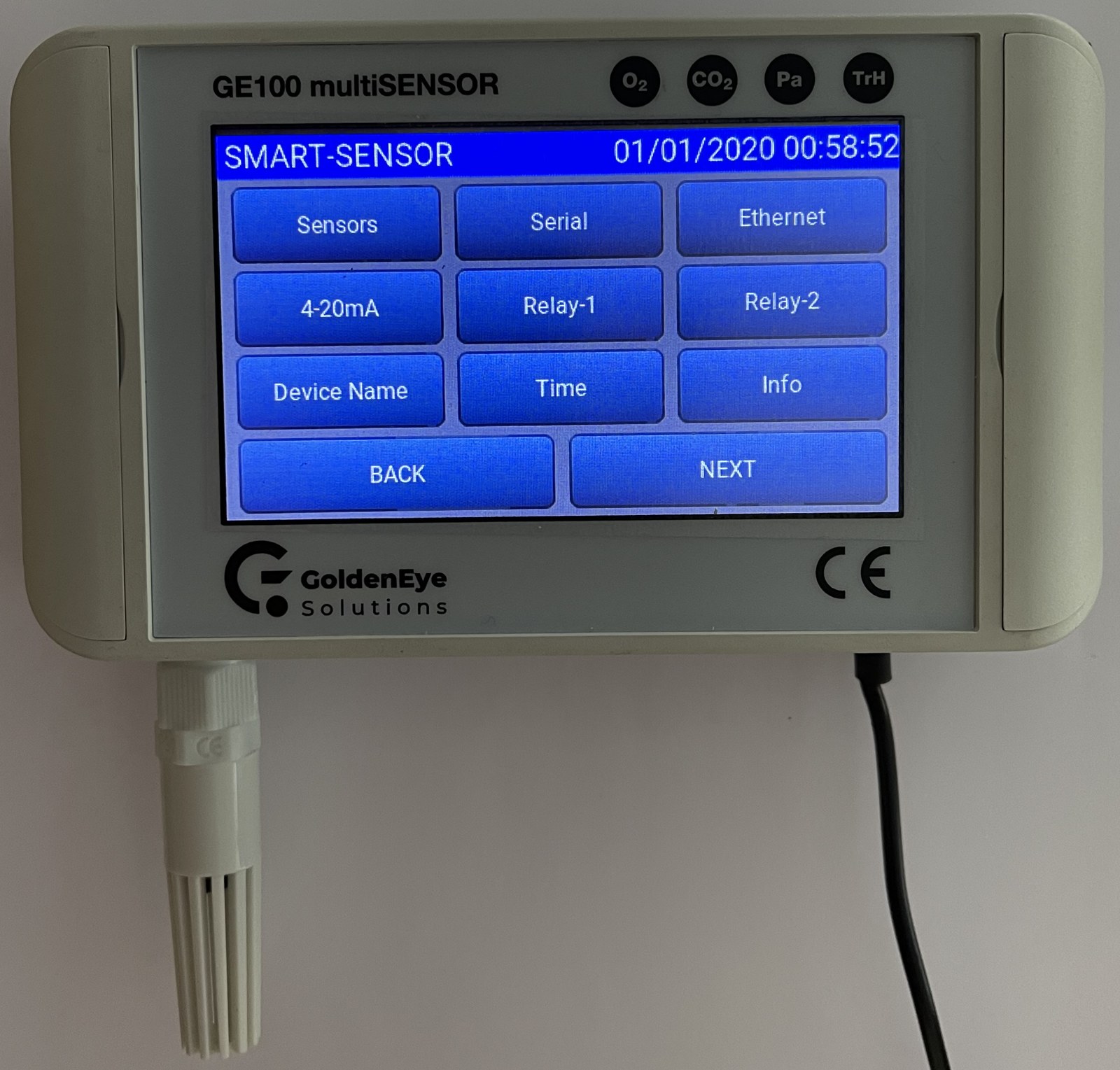

GE-100 MultiSensor ayar menüsü: sensör, seri port, Ethernet, 4-20 mA, röle-1 ve röle-2, cihaz adı ve saat başlıkları — Bağlantı ve röle ayarları cihazın kendi menüsünden yapılır.

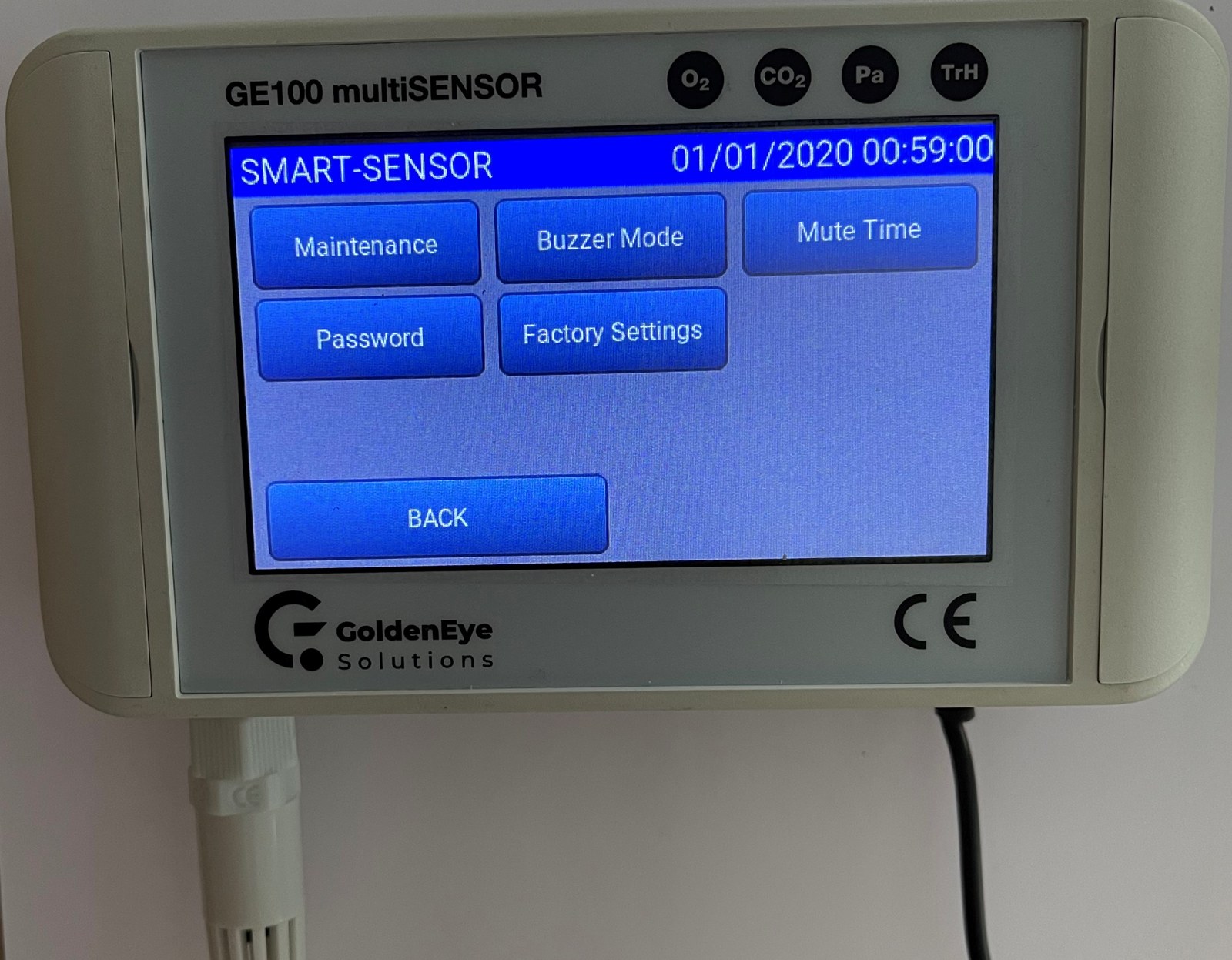

GE-100 MultiSensor bakım menüsü: bakım, buzzer modu, sessize alma süresi, şifre ve fabrika ayarları — Buzzer ve sessize alma davranışı şifre korumalı bakım menüsünden ayarlanır.

Teknik özellikler

Özellik	Değer
Ölçüm parametreleri	O2 (elektrokimyasal), CO2 (NDIR), fark basınç, sıcaklık, bağıl nem; 2× Pt1000 (LN2 tank / −196 °C'ye kadar) — opsiyonel sensör modülleri
Ekran	Dokunmatik renkli LCD; normal yeşil, orta öncelik sarı, acil kırmızı; anlık değerler ve röle durum ikonları
Alarm	Yüksek ve orta öncelikli eşikler sensör bazında; buzzer; mute girişi; 3 LED çıkışı (yeşil/sarı/kırmızı) +24 V ışıklı ikaz kulesi için
Kontrol çıkışları	2 röle (NO/NC) — HVAC, damper, harici alarm
Haberleşme	RS485 Modbus RTU (adres ve baud ayarlanabilir), RS422; MQTT/IoT (GE-EDGE üzerinden)
Kayıt	SD kart (FatFS) veri kaydı; RTC zaman damgası
İşlemci / yazılım	ARM işlemci, iki kartlı modüler mimari (üst kart CPU+LCD+iletişim, alt kart I/O+sensör+röle); firmware GoldenEye tarafından geliştirilir
Ayar ve güvenlik	Şifre korumalı ayar menüsü; kalibrasyon menüsü; 6 ayda bir yazılım destekli kalibrasyon
Kalibrasyon	Referans gazlarla (N2 %99,9995, O2 %21, O2 %18) O2 kalibrasyon sertifikası; kabul hatası ±0,2 %vol
Montaj	Pano/duvar; +24 V besleme; harici ışıklı kule ve buzzer bağlantısı
Belgeler	Teknik kılavuz, Modbus register dokümanı, kalibrasyon sertifikası, garanti belgesi, CE test raporu (CGS)

Sizin için anlamı: Yukarıdaki değerlerin her biri ayrı bir cihaz, ayrı bir kayıt ve ayrı bir kalibrasyon takvimi demek olabilirdi; burada tek gövdede ve tek kayıtta toplanıyor.

Entegrasyon

GE-100 ölçümleri GE-MON dashboard'unda gösterilir; O2 alarmı sesli arama zincirini tetikler. LN2 tankı, inkübatör ve ULT dondurucu protokolleri konfigürasyonla eklenir. Sintesy S210 gibi mevcut O2 monitörlerinin yerine aynı Modbus altyapısıyla takılır.

BIOSECURE Çevresel Kontroller panosu: GMP Lab grubunda dört cihaz kartı — LN2 tankı −175,74 °C, derin dondurucu −73,69 °C, inkübatör nemi %71,91 ve inkübatör sıcaklığı 34 °C; sağda seçili cihazın sıcaklık eğilim grafiği — Çevresel kontroller dashboard'unda cihaz kartı: güncel değer ve eğilim grafiği

Kullanım örnekleri

Balıkesir Devlet Hastanesi Tüp Bebek, Ankara Memorial, Güven Hastanesi, Çapa Kemik İliği, Biruni Kemik İliği, ATABIO, Medical Park Gaziantep, Başakşehir Çam ve Sakura (IVF), Medipol Mega (2026), Curium/Monrol (otomatik dolum sistemiyle).

Sık sorulan sorular

Kalibrasyon nasıl yapılır?

Cihaz üzerindeki kalibrasyon menüsü ve referans gazlarla; GoldenEye kalibrasyon sertifikası düzenler. Periyot 6 aydır.

Alarm kulesi dâhil mi?

Üç renkli ışıklı kule ve buzzer opsiyoneldir; +24 V çıkışlarla doğrudan sürülür.

Mevcut bina otomasyonuna bağlanır mı?

Röle çıkışları ve Modbus RTU ile BMS/HVAC sistemlerine bağlanır.
